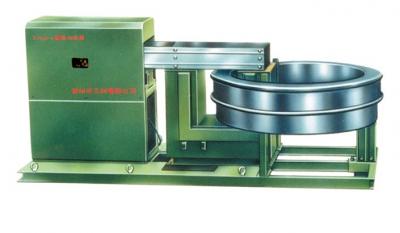

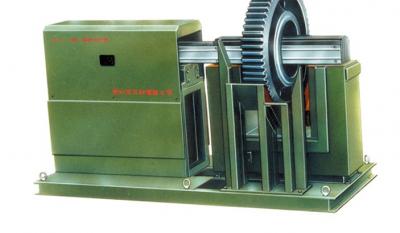

ZJ20系列工频感应加热器

用途
  ZJ20系列工频感应加热器,主要用于对轴承、齿轮、链轮、联轴节、电机座、铁路机车的轮芯、轮箍等多种类型的金属过盈件进行加热,使之膨胀,达到过盈装配或拆卸的需要。

结构
  加热器由空气自冷工频感应加热装置(即主机)与电控箱安装在同一底座上,固定式结构。

工作原理
  ●短路加热 主机为一特殊结构的变压器,可移动的轭铁用以穿套被加热过盈件。工作时,接通主机电源,过盈件(相当于副边)中感应产生短路电流而被加热。
  ●涡流加热 被加热过盈件与主铁芯组成一闭合磁回路,工作时,过盈件中通过主机的磁力线产生涡流而被快速加热,轮箍的拆卸就是用此原理。

等胀量加热
  油浴或烤箱加热,过盈件各点的温度基本相等,在此称等温加热。等温加热的过盈件,外径膨胀量正比于内径膨胀量(与径长成正比),即外径膨胀量大,内径膨胀量小。这对同一实体的过盈件来说,将产生很大的外径向内应力,尤其是质量(重量)大且内外径相差较大的过盈件,如铁路机车轮心、发动机齿轮、水力发电机转子等,所产生的外径向内应力更大,它严重影响内径轴孔的抱合力,甚至造成内径轴孔的永久性松弛。由此可见,等温加热实为常识性错误。且这些常见的加热方法均属间接传导加热,在加热过程中能耗高、工效低。

  最理想的加热方法是既要符合等胀量加热原理,即内外径膨胀量相等,又要使过盈件自身直接发热。ZJ20工频感应加热器同时实现上述两个目标,其优点是:
  ●省钱:节电90%,节油100%,节约厂房占地面积70%
  ●省时:工作效率提高4倍以上,操作人员减少80%
  ●可靠:等胀量加热,内径轴孔抱合力大,清洁度高,有利于提高装配质量
  ●安全:绝无火警危险
  ●环保:无油烟污染空气,有利于环境改善和工作人员身体健康

退磁的重要性热
  工频感应加热过程中,过盈件同时被磁化而产生剩磁,剩磁会增加阻力及吸附铁磁性杂物,运行时等于自杀!
  本公司专有的退磁技术稳定可靠。ZJ20在加热停止后自动进行退磁,退磁时间不大于0.5s,退磁性能符合JB/T6641-2007标准要求。

加热性能

型号规格ZJ20X-1ZJ20X-2ZJ20X-5ZJ20B-2ZJ20B-CZJ20B-C
过盈件名称6314轴承6324轴承6326轴承内燃轮箍×2电力轮心内燃从动齿轮
加热时间70s85s100s15min16min9min
温升  K1009590280205180
膨胀量  ㎜0.070.110.122.650.50.64
耗电  kwh/只0.030.140.2911.314.77.5
残磁  mT0.80.60.60.30.20.2


时间控制
  由ZJ20加热的过盈件,其温升与时间成正比。因之,由时间控制过盈件需要的温升非常方便,一次设定,四季不变。
  温升即实测温度与环境温度之差。
